大功率直流电机如何接线【图文】

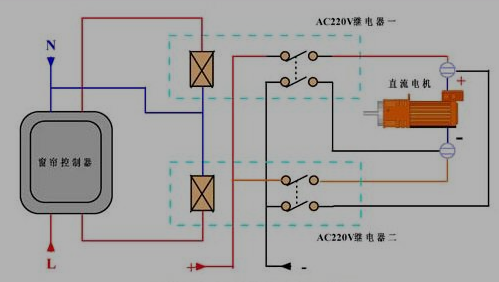

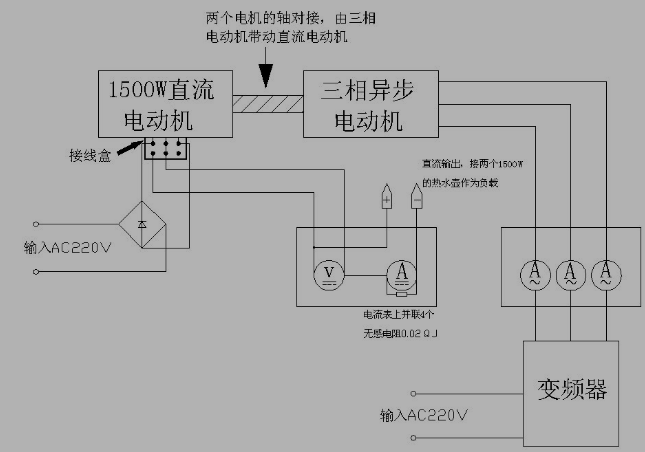

　　大功率直流电机的应用是非常广泛的，但作为用户而言，关于装置的接线方法也要充分的掌握，这是保证电机正常运转的基础。电机的励磁方式不同，接线也不同，详细的接线方法，大家可以通过下图来了解下。

　　接线时应该根据电动机铭牌标注的接线方式来接，比如说励磁绕组单独分开的要单独接，然后再联接电枢绕组。启动时应先启动励磁后启动电枢，对于串激式大功率直流电机，只要将电压极性接对了就行，若反转调换一下正负极就可以的。

　　大功率直流电机依靠直流电驱动的电动机，当线圈通电后，转子周围产生磁场，转子的左侧被推离左侧的磁铁，并被吸引到右侧，从而产生转动。转子依靠惯性继续转动。当转子运行至水平位置时电流变换器将线圈的电流方向逆转，线圈所产生的磁场亦同时逆转，使这一过程得以重复。
　　我们知道该电机只有主电源和线圈电源，把线圈电源负极接到线圈一端正极，开关接到另一端，主线端进电机。电机中一般有八根线，其中三根是线圈引线，剩下的则是霍尔引线，这几根线必须和控制器的相应引线一一对应，才能使电机运转起来。对于不同相角的电机，所用的无刷控制器也是不同的，接线方法也有区别。
　　大功率直流电机接线正确后、通电顺时针调节旋扭、这时可听见或感到调速开关内部有清脆的声音、这时证明内部开关已打开随着旋扭的角度不断的加大控制电机转速不断的加速、当把旋扭旋到底时电机的速度也达到高速。
